1.简介
　　RDECMS系列嵌入式模块化UPS电源，是先控电源研制的一款嵌入式模块化UPS电源产品，它可以独立使用，也可以安装在用户的标准19英寸机柜中，为机柜中的负载供电。该机型在原有RDCMS系统的基础上进行了升级改造，并引入部分新功能，打造了这款高密度、低成本的小功率模块化UPS。它具备优异的输入、输出等各项性能指标，是目前业内体积最小、效率最高、功率密度最大的产品，并具有极高的性价比。
　　RDECMS系列嵌入式模块化UPS电源，正是引用先进高科技技术作为电源保护新概念而推向市场的绿色模块化UPS，其具备的卓越优势不仅仅是智能型的电源保护系统，除了包含传统UPS的整流、滤波、充电、逆变器的装置外，还采用了平均电流控制整流技术、顺位主从同步控制技术、多级分散式控制技术和三阶正弦波逆变的新型概念技术，在降低运行维护成本的同时可提供更高的效率、更灵活的机动性及更好的可靠性。

　　RDECMS－018嵌入式模块化UPS系统
　　系统型号：RDECMS-018
　　系统容量：18KVA
　　系统组成：系统为模块式结构，由静态开关模块、系统监控模块和1～6个RDECM03功率模块组成
　　功率模块：型号RDCM06   功率6KVA

　　RDECMS－036嵌入式模块化UPS系统
　　系统型号：RDECMS-036
　　系统容量：36KVA
　　系统组成：系统为模块式结构，由静态开关模块、系统监控模块和1～6个RDECM06功率模块组成
　　功率模块：型号RDCM10   功率10KVA

　　1.特点：
　　1、系统容量有18KVA、36KVA两大系列，功率模块为3KVA、6KVA两种。
　　2、整机由系统监控监控和1~6个UPS功率模块组成。
　　3、完全模块式结构，每个功率模块都具备完整的UPS功能。
　　4、灵活的配电方式：
　　5、进出线方式可现场随需设定为3/3、3/1、1/1、1/3；
　　6、系统标称输入、输出电压可现场随需设定为380V/220V、400V/230V、415V/240V；
　　7、系统频率可现场随需设定为50Hz、60Hz。
　　8、为冗余可升级系统，N+X冗余，可根据用户需求进行在线升级扩容。
　　9、采用无主从并联、多级分散式控制技术，无运行瓶颈、性能可靠。
　　10、所有功率模块共享电池组。
　　11、任一功率模块均具有输入、输出电流平衡分配功能。
　　12、整机效率大于95%，逆变电流谐波（THDI）小于3%，输入功率因数（PF）大于0.99。
　　13、交流输入采用连续电流模块（CCM）运行，减少对电网干扰（RFI/EMI）。
　　14、模块均流采用全数字式控制，动态响应速度快，均流精度≤5%。
　　15、体积小，重量轻。
　　16、可选配输入、输出K值隔离变压器。
　　17、具有LAN、232、485、干节点等多种通信方式。
　　2.系统组成
　　1、UPS主机：ECMS18/3或ECMS36/6；
　　2、功率模块：ECM-03或ECM-06；
　　3、系统监控：ECMS-CSU；
　　4、电池模块：ECM-BAT（选配）；
　　5、智能配电模块：ECM-PDU（选配）；
　　6、标准Mini机柜（选配）。
　　2.1UPS主机:ECMS18/3、ECMS36/6
　　1、输入为三相/单相交流电，输出为三相/单相交流电。可安装1~6个功率模块、1个监控模块，其中功率模块、监控模块、均可在线热插拔，真正实现了“柔性规划，按需扩容”。
　　2、监控模块：负责整机各项参数的显示、通信和声光告警功能，且用于自动或手动选择旁路或在线供电的装置。
　　3、可根据用户提供电池包、配电模块、标准机柜等辅助设备，为用户提供更加灵活的选择空间。
　　4、外形尺寸：宽19英寸，高40cm，深65cm。
　　

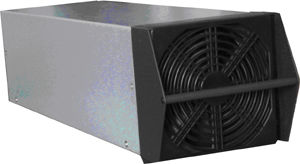

　　2.2功率模块：ECMS-03、ECMS-06

 　　
　　1、容量：3KVA\6KVA，两种不同标称的功率模块，其外形尺寸一致，接口完全兼容，可实现混差功能，更加便于设备的维护。
　　2、在线式双变换结构，完整的UPS功能，每个模块均具有整流、逆变、充电和控制四部分功能电路。
　　3、结构形式：立式模块。
　　4、外形尺寸：138*131*500(W*H*D)。
　　5、冷却方式：控速风冷。
　　模块参数：
　　交流输入
　　输入方式：三相四线+地线/单相二线+地线
　　输入电压：220V±20%；230V±20%；240V±20%(+15%,-20%)
　　输入电网频率：50Hz±4%\60Hz±4%
　　功率因数：≥0.99
　　效率：≥98%（直流供电）
　　≥95%（交流供电）
　　直流输入
　　输入电压：±384V
　　输入电压范围：345V～445V
　　交流输出
　　输出交流电压：单相，220V；230V；240V；三相，380V；400V；415V
　　输出功率：3KVA；6KVA；
　　输出功率因数：0.8
　　输出方式：三相四线+地线/单相二线+地线
　　保护功能：过载保护、输入输出过欠压保护、过温保护。
　　2.3监控模块

 　　
　　将以前意义上的监控和静态开关合二为一称为系统监控。
　　1、负责自动或手动选择旁路或在线供电、整机各项参数的显示、控制、通信和声光告警功能。
　　2、采用320*240高密度点阵液晶显示，清晰、细腻。
　　3、界面采用中英双语，可随需切换。
　　4、具有用户操作权限功能，防止非维护人员随意更改系统参数。
　　5、监控单元可提供RS232、RS485通讯接口。
　　6、两路干接点输出，每路均可灵活设置动作条件和常开/常闭触点。
　　7、标配SNMP适配器进行远程网络监控。
　　8、外形尺寸：416*120*273(W*H*D)。
　　2.4电池模块ECM-BAT（选配）
　　1、可选配电池模块与模块UPS主机共同构成一个完整的UPS系统。
　　2、电池模块内部采用四组192V直流电池组，单节为2V/2.5Ah卷绕式电池，放电效率更高，单个箱体重量仅为15Kg，满载（36Kva）放电时间3分钟。
　　3、电池包箱体采用热插设计，便于维护。
　　4、电池模块具有欠压保护功能。到达欠压值后，可自动断开电池连接，当市电恢复，充电器功能正常运行后，电池会自动连接到系统上。
　　5、外形尺寸：482*220*700(W*H*D)。
　　2.5智能配电模块ECM-PDU（选配）
　　输出配电单元，外形尺寸：482*44*66(W*H*D)。配备6个IEC-C1310A输出插座和2个16A国标插座，便于服务器等标准用电设备的连接，省却了传统机型须配备额外配电柜的繁琐操作。
　　2.6标准Mini机柜（选配）
　　外形尺寸：1000*1450*600(W*H*D)。标准Mini机柜，可同时将嵌入式机柜、PDU模块、电池包植入其中，为短后备时间、简单配电需求的用户提供更加丰富的选择空间。
